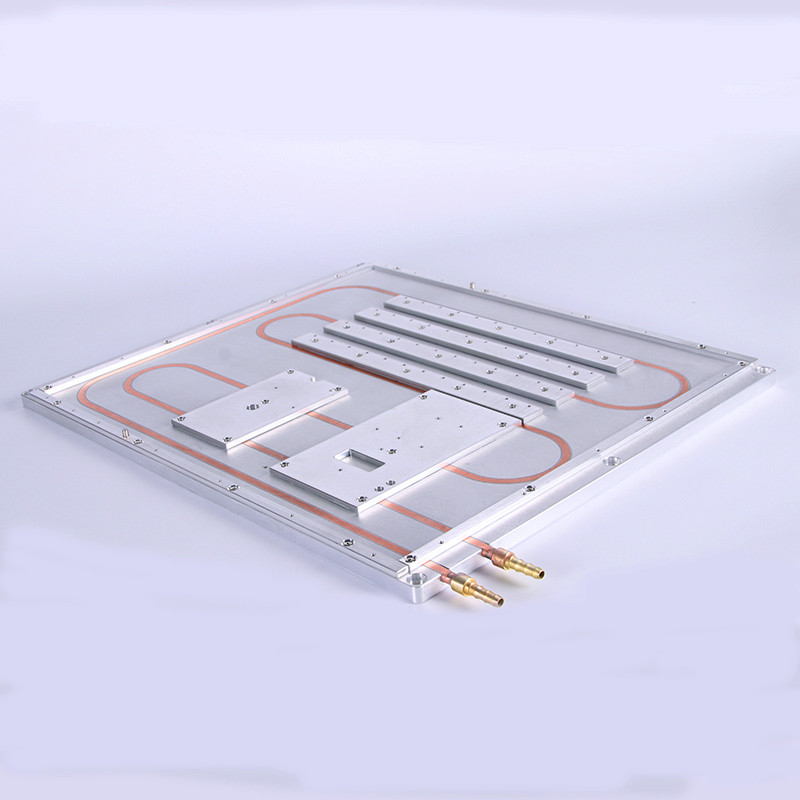

在間接液體冷卻中，冷卻劑與電子裝置不是直接接觸，而是安裝在液體冷卻的水冷板上。 這種水冷板作為安裝電子設備的底盤，也是一種換熱器。 熱量通過裝置到冷板的自由對流，傳導或輻射，然后從冷板到冷卻液，熱量被冷卻液帶走.. 根據電子設備的結構要求可設計成多種形式的冷板.. 為了使間接液體冷卻效果顯著，必須降低熱流路徑中的三種熱阻。 一，降低裝置與殼體（冷板）接觸熱阻，安裝表面必須平整，光滑，清潔，并有足夠的壓縮力，最好在接觸表面之間填充導熱潤滑脂；二，降低導熱電阻，冷卻管必須盡可能靠近加熱裝置，縮短導熱路徑，盡量使用導熱系數高的鋁或銅作為殼體（冷板）材料；第三，降低管道與冷卻劑之間的對流傳熱熱阻，可以增加管道中冷卻劑的流動，改變流動狀態等。對于間接液冷設備，可以考慮采用深圳市管熱科技有限公司的水冷板，綜合考慮以上情況，由熱仿真工程師進行合理設計，選擇攪拌摩擦焊水冷板，或埋銅管水冷板，或真空釬焊水冷板。

  5.2.3冷卻介質

  選擇設備根據冷卻介質的主電子特性的冷卻介質，冷卻介質也應考慮在與所述電子元件接觸與否。一般要考慮以下五個方面：

  1）冷卻系統介質的熱特性進行參數，包括通過導熱系數、比熱、密度、粘度、膨脹風險系數、表面具有張力等。

  2）使用冷卻劑的易用性和安全性，冷卻介質的物理性能，包括適當?shù)姆悬c(diǎn)和冰點。 對于密封設備，要求冷卻介質的表面張力較低.. 選擇最高可能的閃點，燃點和自燃溫度，以及最低可能的可燃性..

  3）當冷卻介質在高壓環境中使用的冷卻介質的電氣特性，特別是要考慮的，包括介電強度，體積電阻率，介電常數和損耗因子。

  4）冷卻系統介質的相容性，當采用不同冷卻介質可以直接進行接觸自然冷卻元器件時，與元件的相容性要好，不產生學習化學物質反應，熱穩定性要好，不易揮發。

  5）冷卻介質要求適合長期使用，成本低..

如在幾個表1中所列性能的常用冷卻介質。

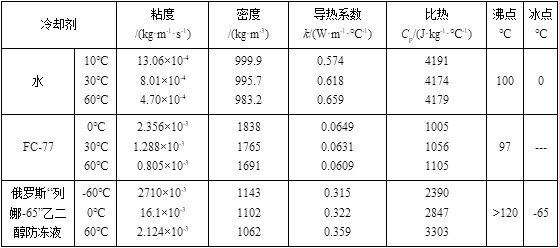

表1 幾種為雷達發射機常用冷卻介質材料性能
